FK2010無堿無氟液體速凝劑
FK2010無堿無氟液體速凝劑是一種不添加堿、氟和氯的液體速凝劑。本品消除了液體速凝劑容易造成鋼筋腐蝕、堿骨料反應(yīng)、以及含氟對操作人員身體健康有害等缺點(diǎn)。性能符合國家標(biāo)準(zhǔn)GB35159-2017。

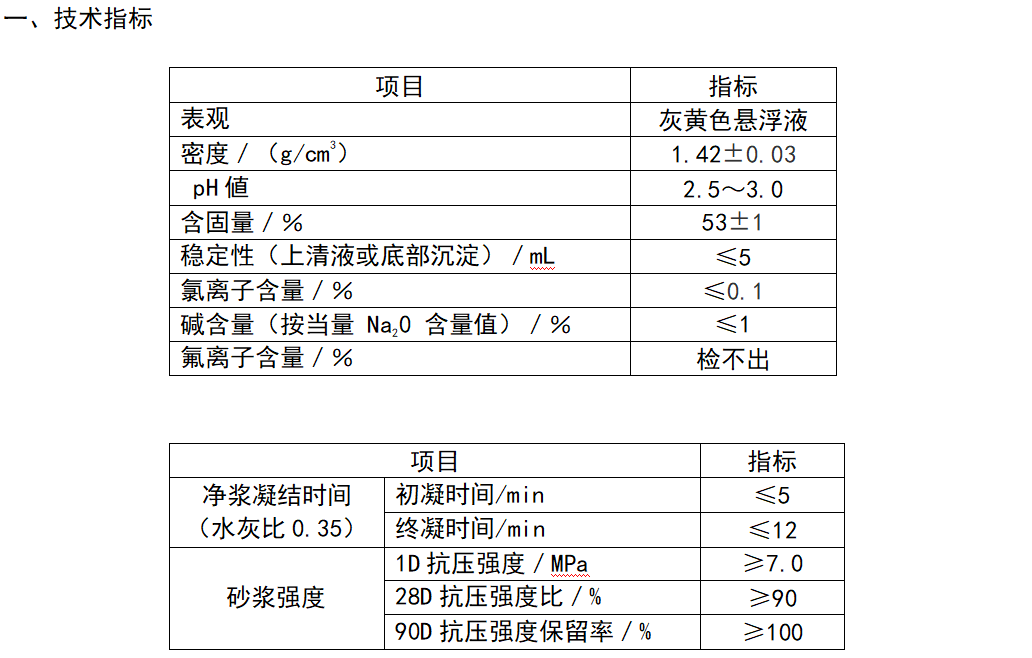

二、技術(shù)性能特點(diǎn)
1. 摻量低（水泥質(zhì)量6～9%）；
2. 水泥混凝土凝結(jié)硬化快：水泥凈漿初凝小于5分鐘，終凝小于12分鐘；
3. 強(qiáng)度提高快：一天抗壓強(qiáng)度大于7MPa；后期強(qiáng)度降低少，28天強(qiáng)度比可達(dá)90～100%。
4. 對水泥的適應(yīng)性好，在摻量為水泥質(zhì)量6～9%范圍內(nèi)，滿足GB35159-2017《噴射混凝土用速凝劑》性能指標(biāo)和要求；
5. 對混凝土耐久性無不良影響，由于無堿速凝劑不含堿性物質(zhì)，極大程度上降低了由于堿性物質(zhì)的引入對混凝土造成的破壞作用，如堿骨料反應(yīng)；
6. 本品不添加氟和氯離子含量，避免了對鋼筋的腐蝕；
7. 不含氟離子，也避免了噴射混凝土霧氣中的氟離子對操作人員健康產(chǎn)生負(fù)面影響；
8. 在濕法噴射施工過程中沒有粉塵并降低回彈量，從而保護(hù)施工人員的身體健康以及降低材料的浪費(fèi)；
9. 硬化混凝土密實(shí)性和抗?jié)B性好，可配制高強(qiáng)噴射混凝土。
三、執(zhí)行標(biāo)準(zhǔn)
符合GB35159-2017《噴射混凝土用速凝劑》國家標(biāo)準(zhǔn)
四、應(yīng)用領(lǐng)域
1. 地下工程：礦山巷道、交通隧道、水工隧道、地下鐵道及各類用途的洞室（地下電站、倉庫等）的噴射混凝土的支護(hù)襯砌；
2. 巖石工程：邊坡、基坑、水庫、堤岸渠道、水池等工程的護(hù)壁；
3. 修復(fù)加固工程：橋梁、海堤、大壩、碼頭、冷卻塔、煙囪及房屋建筑的加固，以及由于化學(xué)腐蝕、火災(zāi)、地震、爆破沖擊、超載或施工不良等因素的建筑結(jié)構(gòu)的修補(bǔ)；
4. 防護(hù)工程：各類結(jié)構(gòu)的防火防腐層，以及防水封漏工程；
5. 耐火工程：煙囪及各種熱工爐窯的建造與修補(bǔ)。
五、使用說明及注意事項(xiàng)
1. FK2010無氟無堿液體速凝劑是一種液態(tài)流體，應(yīng)在噴射時(shí)將其加入到噴射機(jī)的速凝劑料倉內(nèi)進(jìn)行使用，產(chǎn)品中有部分膠狀懸浮體，在使用前應(yīng)進(jìn)行適當(dāng)?shù)臄嚢琛?/span>
2. 根據(jù)水泥的品種、用量和水灰比不同，可以通過改變其摻量調(diào)整其促凝作用和混凝土物理性能的發(fā)展。
3. 環(huán)境溫度會(huì)影響噴射混凝土的凝結(jié)速率和早期性能。具體摻量應(yīng)根據(jù)性能需要、環(huán)境條件的不同，通過試驗(yàn)調(diào)整確定。
4. 盡可能降低水灰比可以提高噴射混凝土的耐久性和最終的力學(xué)性能。在加入速凝劑同時(shí)可摻入超塑化劑。
5. 一次噴射混凝土層厚度，噴拱不低于10cm，噴邊墻不低于15cm。FK2010無堿無氟液體速凝劑可使噴射混凝土與巖石表面更好的粘結(jié)，減少回彈，有效結(jié)合噴射混凝土層。
6. 與不加速凝劑并充分振實(shí)的基準(zhǔn)混凝土樣相比，噴射混凝土的噴實(shí)率可達(dá)90%。
六、包裝
200升或1000升塑料桶包裝，亦可散裝或根據(jù)客戶需要包裝。
七、儲(chǔ)存
在密封塑料容器中儲(chǔ)存，防止霜凍或在陽光下直接暴曬，保質(zhì)期三個(gè)月。
